沧州欧谱生产的OU1700高精密超声波测厚仪采用“杂波飞渡技术”超声波测量原理,利用单晶延迟探头,从被测工件的一侧向材料内发射声波,对其厚度进行实时的数字化测量,而无需切开被测工件,是一种超小型测量仪器。它能快速,无损伤,精确地进行测量。本仪器利用多次回波提高精度,使分辨率可达0.001mm,测量下限低至0.15mm。测厚范围更广,测量数值更精确,也可避免在测量中与材料相关的误差。
本仪器可广泛应用于金属材料厚度的测量。针对薄件测量和高精度测量,更见其优越性。此外,本仪器还可穿透较薄的涂层,漆层,可用于灭火器等带有漆层的超薄壁的测量。
●采用“杂波飞渡技术”,一方面可以实现超薄件的测量,最小厚度(钢)可达0.15mm;另-方面可以实现高精度测厚。最高分辩率可达0.001mm;
●两种测量模式 底波回波模式满足常规厚工件测量,回波-回波模式满足薄工件测量精度高;
●可穿越表面涂层进行测量;
●探头放在测厚仪试块上按键自动调零;
●有LED背光显示,方便在光线昏暗环境中使用;
●具有声速校准 (反测声速)或单点校准功能;
●可以进行报警设置和差值模式设置;
●公英制转换; 毫米和英寸可切换单位;
●可存储5种不同材料的声速;
型号
|
OU1700
|
|
探头类型
|
单晶
|
|
测量范围
|
0.15mm~20mm(钢)
|
|
测量频率
|
15M、20M单晶
|
|
显示分辨率
|
0.01 mm、0.001mm
|
|
声速范围
|
1000-9999m/s
|
|
显示
|
128×64 LCD显示,LED背光
|
|
示值误差
|
±0.005mm(3mm以下)、 ±0.01mm (20mm以下)
|
|
自动关机
|
5分钟无操作后自动关机
|
|
工作温度
|
-10℃~+50℃,有特殊要求可达-20℃
|
|
工作电压
|
两节5#1.5V AA电池,当电量不足时,有低电压提示
|
|
操作时间
|
碱性电池最长可使用200小时(不使用背光)
|
|
数据存储
|
500个数值存储功能
|
|
默认储存声速
|
可存储5种不同材料的声速,井且连续可调
|
|
外形尺寸
|
153×67×26 mm
|
|
整机重量
|
220g
|
|
标准配置
|
主机1台、15M单晶探头1支、延迟块1个、
耦合剂1瓶、5号电池2节、文件1套 |
主机1台、15M单晶探头1支、5M双晶探头1支、
延迟块1个、耦合剂1瓶 5号电池2节、文件1套 |
可选配置
|
4mm单晶探头、数据传输线
|
4mm单晶探头、4mm双晶探头、
2M高穿透探头、7M小管径探头、数据传输线 |
型号
|
频率
|
直径
|
测量范围
|
OU1700-1
|
15M单晶
|
6mm
|
0.15-20mm
|
OU1700-2
|
15M单晶
|
4mm
|
0.15-20mm
|

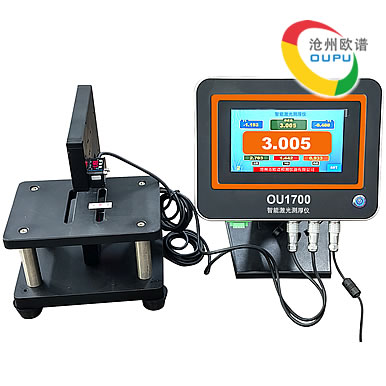

产品图片
|
![]() |
![]() |
![]() |
![]() |
![]() |
型号
|
OU1500
|
OU1600
|
OU1700
|
OU1800
|
OU1850
|
测量模式
|
脉冲-回波模式
|
脉冲-回波模式
|
脉冲-回波模式
回波-回波模式 |
脉冲-回波模式
回波-回波模式 |
脉冲-回波模式
回波-回波模式 |
测量范围
|
0.9~220mm
|
0.75~300mm
|
0.15~25mm
|
0.75~300mm
|
0.15~1500mm
|
显示精确度
|
0.1mm
|
0.01mm
|
0.001mm
|
0.01mm
|
0.001mm
|
测量误差
|
±(1%H+0.1)mm
|
±(0.5%H+0.04)mm
|
±0.01mm
|
±(0.5%H+0.01)mm
|
±0.1%H
|
声速范围
|
1000~9999m/s
|
1000~9999 m/s
|
1000~9999 m/s
|
1000~9999 m/s
|
400~19999 m/s
|
穿透涂层范围
|
×
|
×
|
0.15-25mm
|
2.0~100mm
|
0.15~1500mm
|
公英制转换
|
×
|
√
|
√
|
√
|
√
|
背光
|
√
|
√
|
√
|
√
|
√
|
声速调节
|
√
|
√
|
√
|
√
|
√
|
探头识别
|
×
|
√
|
√
|
√
|
√
|
反测声速
|
√
|
√
|
√
|
√
|
√
|
存储功能
|
×
|
√
|
√
|
√
|
√
|
通讯功能
|
×
|
√
|
√
|
√
|
√
|
A/B扫
|
×
|
×
|
×
|
×
|
√
|
波形显示
|
×
|
×
|
×
|
×
|
√
|
数据统计
|
×
|
×
|
×
|
×
|
√
|
增益
|
×
|
×
|
×
|
×
|
√
|
频率调节
|
×
|
×
|
×
|
×
|
√
|
声程修正
|
×
|
×
|
×
|
×
|
√
|
可选探头
|
标准
|
标准、微径、粗晶、高温
|
4mm单晶
|
标准、微径、粗晶、高温
|
标准、微径、粗晶、高温
|
