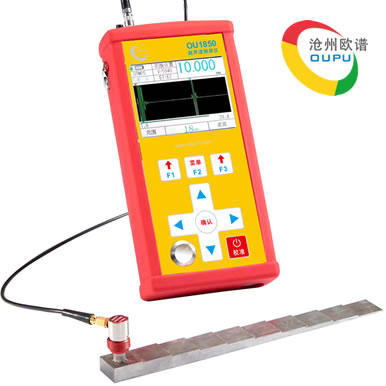

OU1850是一款带A/B扫描的新型手持式高精度数字超声波测厚仪,采用脉冲反射超声波测厚原理,适用于能使超声波以一恒定速度在其里面传播,并能从其背面得到反射的材料厚度的测量。测量分辨率达0.001mm,测量范围薄至0.15mm(钢),可以有效穿越涂层干扰。
本产品可对板材和加工零件做准确测量,另一重要方面是可以对生产设备中管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度。可应用于石油、化工、冶金、造船、航空航天、能源等各个领域。适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、树脂、玻璃纤维及其他超声波的良导体的厚度。
本产品符合JJF 1126-2004《超声波测厚仪校准规范》标准 。
●具有A-扫描模式,B-扫描模式,数值显示模式;
●测量范围宽,采用独有的“多重回波”技术,可以实现超薄件的测量,最小测量厚度0.15mm(钢);
●高精度测厚,最高测量分辨率可达0.001mm;重复分辨率可达±0.002mm;
●具有穿透涂层和回波到回波测量功能,用于测量表面带有漆层和涂层的材料;
●多种测量:MB-E,I-E,E-E,ME-E模式满足对常规厚工件测量;THIN模式对薄件测量;
●数值模式包括常规厚度值模式、差值/缩减率模式和最值模式;
●三种增益模式:自动增益/手动增益/时间关联增益(TDG);
●可设置手动关机与自动关机,带节能功能;
●支持多种探头,包括双晶探头和单晶探头,最高支持20Mhz高频探头;
●支持大容量存储,可同时存储10万个厚度值,500组A扫描波形和500组B扫描波形;
●超大3.5寸彩色TFT-LCD显示屏,320×240高清(QVGA)分辨率;
●具有多种校准方式,支持一点校准、多点校准和手动校准模式,可以同时校准声速和探头零位;支持V声程校准;
●公英制转换;毫米和英寸可切换单位;
●支持中文和英文显示;
探头类型 | 单晶/双晶 |
测量范围 | 0.15 – 2500mm 取决于所用探头、被测材料及表面情况 |
示值误差 | ±0.005mm(<10mm) |
示值误差 | ±0.1%(≥10mm) |
重复性误差 | ±0.001mm(自测) |
示值稳定性 | 采用过零点和多重回波技术,保障厚度测量值不受回波强度材料衰减系数、增益和闸门高度影响,具有高测量稳定可靠性 |
测量频率 | 4Hz、8Hz、16Hz |
分辨率 | 0.1mm、0.01mm、0.001mm |
脉冲发生器 | 负方波发射,脉冲宽度和电压自动与探头进行匹配 |
声速范围 | 400-19999m/s |
校准试块 | 4mm(钢) |
自动关机 | 可选择5分钟,10分钟,20分钟,手动关机 |
探头校准 | 一点校准、二点校准 |
增益 | 自动增益、手动增益、TDG增益 |
增益范围 | -50~100dB |
检波方式 | 射频RF、正半波POS、负半波NEG、全波FULL |
测量模式 | (1)MB-E:发射脉冲始波至一次回波;(2)I-E:界面波至一次回波; (3)E-E:穿透涂层测量,可选任意Em– En回波;(4)ME-E:多重回波测量模式;(5)THIN:薄壁测量模式 |
数值模式 | 厚度值模式、差值/缩减率模式、最大/最小值模式 |
A-扫描模式 | 支持 |
B-扫描模式 | 支持 |
耦合指示 | 支持 |
电量指示 | 支持 |
菜单操作 | 支持 |
主机程序升级 | 支持 |
语言 | 中文/英文(English) |
单位 | 毫米/英寸 (mm/inch) |
软件功能 | 动态闸门设置、消隐设置(Blank)、回波消隐设置(E-Blank)、TDG增益设置、回波冻结、回波平移和缩放 |
存储功能 | 同时支持10万个厚度(100组,每组1000个),500组A扫描波形和500组B扫描波形 |
显示屏 | 3.5寸QVGA(320×240)彩色TFT-LCD屏 |
数据传输 | 支持RS-232串口通信,将数据传输至计算机 |
工作温度 | -10℃~+50℃,有特殊要求可达-20℃ |
工作电压 | 四节5号锂电池,当电量不足时,有低电压提示 |
外形尺寸 | 204×100×36mm |
整机重量 | 310g(不含电池) |
标准配置 | 主机1台、15Mhz单晶探头1支、5号电池4节,随机资料1份,ABS防震箱1个 |
型号 | 1850-01 | 1850-02 | 1850-03 |
探头类型 | 双晶 | 双晶 | 双晶 |
频率 | 10MHZ | 5MHZ | 5MHZ |
探头直径 | 5mm | 5mm | 10mm |
测量范围(钢) | 0.6~50mm | 1.0~65mm | 1.0~500mm |
测量温度 | -10~50℃ | -10~50℃ | -10~50℃ |
最小管径 | Φ15mm | Φ20mm | Φ20mm |
型号 | 1850-04 | 1850-05 | 1850-06 | 1850-07 | 1850-08 | 1850-09 |
探头类型 | 单晶 | 单晶 | 单晶 | 单晶 | 单晶 | 单晶 |
频率 | 15MHZ | 10MHZ | 5MHZ | 5MHZ | 2MHZ | 2.5MHZ |
探头直径 | 6mm | 6mm | 6mm | 10mm | 12mm | 20mm |
测量范围(钢) | 0.15~25mm | 0.3~25mm | 1.0~25mm | 4.0~1000mm | 5.0~1000mm | 5.0~1500mm |
测量温度 | -10~50℃ | -10~50℃ | -10~50℃ | -10~50℃ | -10~50℃ | -10~50℃ |
最小管径 | Φ15mm | Φ15mm | Φ15mm | Φ20mm | Φ30mm | Φ50mm |
